在萬物互聯時代，各種終端設備可以互聯互通，實現智能化應用。百特的工控儀表同樣可以接入互聯網，實現數據共享，進行遠程監視和操控。
眾所周知，百特的各種類型儀表都具有通訊功能，可以組建工控內部網，而要接入外部公共網絡，則還需要具有連接互聯網的硬件接口和相關的軟件協議?，F(xiàn)在，F(xiàn)BCS6000現場通訊服務器就已具備這樣的硬件和軟件功能。
FBCS6000現場通訊服務器有總線、無線和以太網方式共四組網絡接口。如表1：
表1：FBCS6000網絡接入端口

它與終端儀表的物理連接方式有兩種：可以采用485總線方式（或者符合RS232規范）的線纜連接方式，也可采用占用固定頻道的無線數據傳輸方式；與上位機的連接方式也有兩種：可以是RS485（或者RS232）總線，也可以用網絡線接入以太網(Ethernet)。

圖1

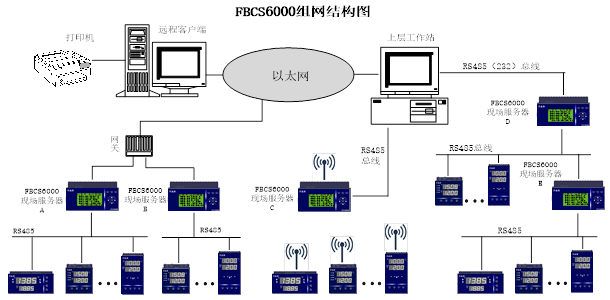

圖1是FBCS6000現場通訊服務器的組網結構圖，由該圖可以看出，F(xiàn)BCS6000組網結構靈活，接線方式多樣。為了實現接入以太網，我們只需關注以太網的組網方式。即圖1中，現場服務器A和現場服務器B的聯機方式。以下介紹工控儀表接入以太網的具體操作方法。
一． 組建內外互聯網絡

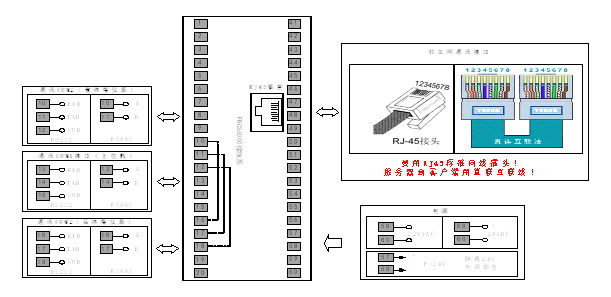

圖2是FBCS6000的實際接線圖，它有總線接入端口和以太網網絡接口。如果終端儀表是以RS485總線方式組建的工控內部網，現只需將RS485總線起始端接入FBCS6000的COM2端口，再把網絡線插入FBCS6000的RJ45插座，網絡線另一端直接接入以太網——插入路由器LAN口的RJ45插座即可。就這樣，我們的工控內部網從硬件設備上就已經接入了互聯網。

圖2
二． FBCS6000現場通訊服務器的設置
在FBCS6000現場通訊服務器上，對服務器工作模式，通訊參數和IP地址設置。分兩個步驟：

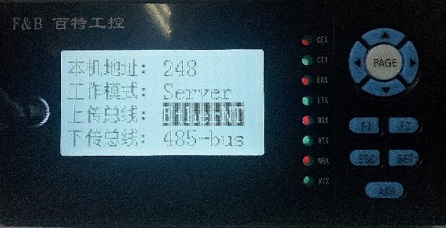

步驟一：設置工作模式和485網絡參數。

圖3
在FBCS6000通訊參數菜單欄進行設置：
工作模式：Server
上傳總線：EtherNT
下傳總線：485-bus，通訊參數：9600bps，8-N-1
通訊協議：MODBUS協議
按SET鍵保存設置好的參數；其它用不到參數可以不用管，就按默認值。

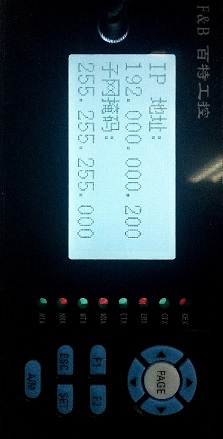

步驟二：設置本機IP地址
如下圖，注意IP地址和子網掩碼要根據網關（路由器）來設置；IP地址設置好后，插入網線，服務器重啟后即可有效。


圖4
三． 網絡客戶端軟件的設置與操作
電腦接入網絡后，用于撥號連接的上位機軟件也要設置。遠程客戶機與FBCS6000服務器交換數據時，它必須與通訊服務器502端口建立連接，并且一次只能連接一個客戶機。IP地址設置，要在網關網段內。
以下是用BT7000軟件做設置演示，通過現場服務器，與其下掛的001號儀表建立數據交換的示例。在BT7000的IO設備組態里面，選擇MODBUS標準，用MODBUS-TCP協議，輸入通訊方式，設備地址以及待連接的服務器地址，只需兩步操作即可，如圖5、圖6。

圖5
IP地址是要連接的FBCS6000通訊服務器的網絡地址，工控行業端口號固定502，此處不可更改。

圖6
完成這2個界面輸入后，繼續點擊下一步，直至完成；這樣，就可以用BT7000組態軟件通過以太網方式操控百特工控儀表了。

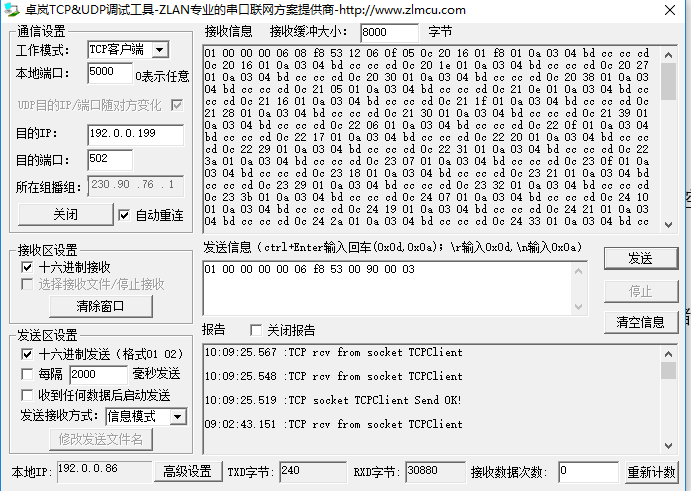

以太網是開放共享的，當然不僅是BT7000軟件，其它類型的客戶端軟件都可以連接FBCS6000現場通訊服務器，使用其數據服務功能。圖7是用其它軟件對IP地址為192.0.0.199的FBCS6000連接并讀取記錄的數據，此命令是批讀（一次可以讀取0.5~1.5K的數據）命令。用此命令讀取數據并在上位機電腦建立數據庫，可以查詢?nèi)我鈺r間點的現場數據，做報表，分析工控系統運行狀態。

圖7
由此可見，運用FBCS6000可以很方便的實現工控內部網接入公共互聯網，實現數據共享和遠程操控。另外，分析FBCS6000的性能，我們還可以看到該儀表其它方面的應用前景。
FBCS6000作為現場網絡服務器，是把各種終端儀表與控制總站連接的橋梁，也起到現場干擾到控制室電腦的隔離墻作用。運用其網絡服務功能數據交換功能，數據由其分發，過濾，重組，可實現不同數據格式、網絡參數的轉換匹配。
FBCS6000作為數據服務器，實時采集現場數據，存儲記錄PV流水?dāng)?shù)據。并且能夠較長期保存大量數據，提供數據查詢和整理統計等數據服務功能。
FBCS6000在管理模式下，無需上位機電腦干預，可自行和系統內各終端儀表組成獨立網絡，監控系統運行；通過內部編輯的輪詢數據幀，自動收發數據管理終端儀表，記錄系統內各終端儀表運行情況，是一款理想的工業現場網絡服務器。
